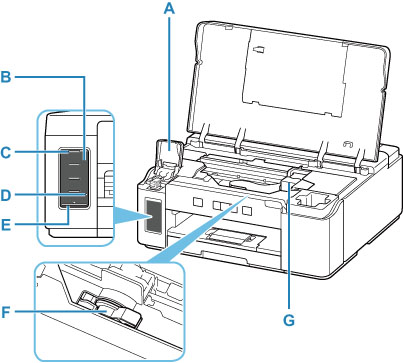

Vista interna
- A: Coperchio serbatoio dell'inchiostro
- Aprire per ricaricare il serbatoio d'inchiostro.
- B: Serbatoio d'inchiostro
-
Serbatoio d'inchiostro nero.
Se il livello di inchiostro è scarso, ricaricare il serbatoio d'inchiostro.
- C: Linea limite superiore
- Indica la capacità massima dell'inchiostro.
- D: Punto singolo
- Indica la quantità di inchiostro necessaria quando si esegue la vampata di inchiostro.
- E: Linea limite inferiore
- Indica il limite inferiore della quantità di inchiostro sufficiente per stampare. Ricaricare il serbatoio d'inchiostro prima che la quantità di inchiostro scenda al di sotto di questa linea.
- F: Leva valvola d'inchiostro
-
Da azionare durante il trasporto di una stampante.
- G: Supporto della testina di stampa
- La testina di stampa è preinstallata.
